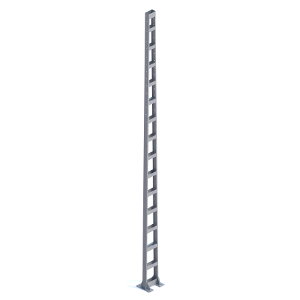

Стойка металлическая из горячекатанного швеллера для установки консолей контактной сети железной дороги с базой отверстий 400х500 для крепления к фундаменту. Северное исполнение. По спецзаказу стойка изготовливается с базой отверстий 300х500.
Стойка металлическая МШК1-12-120С применяется для установки консолей и других поддерживающих конструкций контактной сети железной дороги. Длина стойки - 12,0 м. Максимальный допустимый изгибающий момент в основании стойки (мощность стойки) составляет 120 кНм. Стойка устанавливается на различные фундаменты с четырьмя анкерными болтами М42. Базовые расстояния (база) в опорной плите стойки между отверстиями составляет 400 мм х 500 мм и соответствуют расположению анкерных болтов фундамента. Стойка изготавливается из стали марки С345 и предназначена для эксплуатации при температурах окружающей среды ниже -40°С . Пояса стойки изготавливаются из горячекатаного швеллера 20У. Масса стойки составляет 621 кг. Стойка имеет защитное антикоррозионное покрытие, нанесенное методом горячего цинкования, толщиной не менее 100 мкм. На участках с контактной сетью постоянного тока между опорной плитой стойки и верхом фундамента устанавливается комплект крепежных и изолирующих деталей (ККИД).
Температура эксплуатации (мин, C) | -55 |
Материал | сталь С345 |
Мощность (тс) | 12 |
Марка | МШК1-12-120С |
Чертеж | 6226и-2-2.0.00-03 |
Размеры | База 400х500 |
Масса (кг) | 621 |
Назначение | промежуточная опора |
