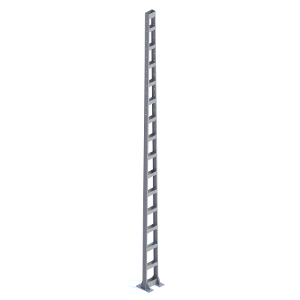

Стойка металлическая из горячекатанного швеллера для установки консолей контактной сети железной дороги  с базой отверстий 400х500 для крепления к фундаменту.  По спецзаказу стойка изготовливается с базой отверстий 300х500.

По запросу
Поделиться ссылкой:

Стойка металлическая МШК1-10-120 применяется  для установки консолей и других поддерживающих конструкций  контактной сети железной дороги. Длина стойки  - 9,6 м. Максимальный допустимый изгибающий момент в основании стойки (мощность стойки)  составляет 120 кНм. Стойка устанавливается на различные фундаменты  с четырьмя анкерными болтами М42. Базовые расстояния (база)  в опорной плите стойки между отверстиями составляет 400 мм х 500 мм и  соответствуют расположению  анкерных болтов  фундамента. Стойка изготавливается из стали  марки С245 и предназначена для эксплуатации при температурах окружающей среды не ниже -40°С . Пояса стойки изготавливаются из горячекатаного швеллера 20У. Масса стойки составляет 519 кг. Стойка имеет защитное антикоррозионное покрытие, нанесенное методом горячего цинкования, толщиной не менее 100 мкм. На участках с контактной сетью постоянного тока между опорной плитой стойки и верхом фундамента устанавливается комплект крепежных и  изолирующих деталей (ККИД).

Температура эксплуатации (мин, C) -40
Материал сталь С245
Мощность (тс) 12
Марка МШК1-10-120
Чертеж 6226и-2-1.0.00-03
Размеры База 400х500
Масса (кг) 519
Назначение промежуточная опора
