Характеристики
Температура эксплуатации (мин, C)
-55
Код
5264310310
Материал
сталь С345
Все характеристики
Описание

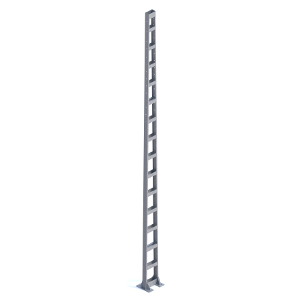

Стойка металлическая МШК1-10-100С применяется для установки консолей и других поддерживающих конструкций контактной сети железной дороги. Длина стойки - 9,6 м. Максимальный допустимый изгибающий момент в основании стойки (мощность стойки) составляет 100 кНм. Стойка устанавливается на различные фундаменты с четырьмя анкерными болтами М36 (М42 - при мощности фундамента 120 кНм). Базовые расстояния (база) в опорной плите стойки между отверстиями составляет 400 мм х 500 мм и соответствуют расположению анкерных болтов фундамента. Стойка изготавливается из стали марки С345 и предназначена для эксплуатации при температурах окружающей среды ниже -40°С. Пояса стойки изготавливаются из горячекатаного швеллера 20У. Масса стойки составляет 463 кг. Стойка имеет защитное антикоррозионное покрытие, нанесенное методом горячего цинкования, толщиной не менее 100 мкм. На участках с контактной сетью постоянного тока между опорной плитой стойки и верхом фундамента устанавливается комплект крепежных и изолирующих деталей (ККИД).
Характеристики
| Температура эксплуатации (мин, C) | -55 |
| Код | 5264310310 |
| Материал | сталь С345 |
| Марка | МШК1-10-100С |
| Масса (кг) | 463 |
| Мощность (тс) | 10 |
| Назначение | промежуточная опора |
| Размеры | База 400х500 |
| Чертеж | 6226и-2-1.0.00-02 |
