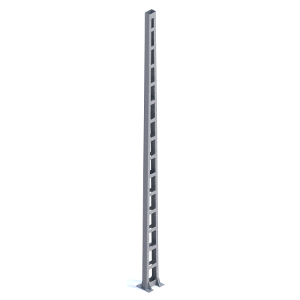

Стойка металлическая из гнутого швеллера для установки консолей контактной сети железной дороги с базой отверстий 400х500 для крепления к фундаменту. По спецзаказу стойка изготовливается с базой отверстий 300х500.
Стойка металлическая МГК1-14-100 применяется для установки консолей и других поддерживающих конструкций контактной сети железной дороги. Длина стойки - 14,0 м. Стойка изготавливается из стали марки С245 и предназначена для эксплуатации при температурах окружающей среды не ниже -40°С Максимальный допустимый изгибающий момент в основании стойки (мощность стойки) составляет 100 кНм. Устанавливается на различные фундаменты с четырьмя анкерными болтами М42 . Базовые расстояния (база) в опорной плите тумбы между отверстиями составляет 400 мм х 500 мм и соответствуют расположению анкерных болтов фундамента. Стойка состоит из двух частей : непосредственно стойка длиной 10 м и тумба высотой 4 м. Пояса стойки/тумбы изготавливаются из гнутого швеллера 180/250 мм. Масса стойки с тумбой составляет 728 кг. Стойка и тумба имеют защитное антикоррозионное покрытие, нанесенное методом горячего цинкования, толщиной не менее 100 мкм. На участках с контактной сетью постоянного тока между опорной плитой тумбы и верхом фундамента устанавливается комплект крепежных и изолирующих деталей (ККИД).
| Температура эксплуатации (мин, C) | -40 |
| Материал | сталь С245 |
| Мощность (тс) | 10 |
| Марка | МГК1-14-100 |
| Чертеж | 6226и-3-1.0.0.00 |
| Размеры | База 400х500 |
| Масса (кг) | 414 |
| Назначение | промежуточная опора |
