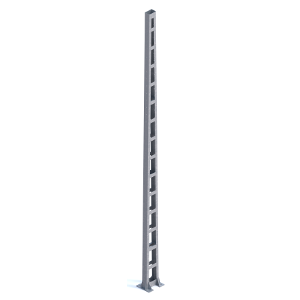

Стойка металлическая из гнутого швеллера анкерная контактной сети железной дороги  с базой отверстий 400х500 для крепления к фундаменту.  По спецзаказу стойка изготовливается с базой отверстий 300х500.

По запросу
Поделиться ссылкой:

Стойка металлическая МКГА-12-100 применяется в качестве анкерной опоры контактной сети железной дороги.  Длина стойки 12,0 м. Максимальный рабочий изгибающий момент в основании стойки (мощность стойки)  составляет 100 кНм. Стойка устанавливается на различные фундаменты  с четырьмя анкерными болтами М42. Базовые расстояния (база)  в опорной плите стойки между отверстиями составляет 400 мм х 500 мм и  соответствуют расположению  анкерных болтов  фундамента. Стойка изготавливается  из стали  марки С245 и предназначена для эксплуатации при температурах окружающей среды не ниже -40°С . По спецзаказу стойка изготовляется из стали марки С345 для температуры эксплуатации ниже -40°С.  Пояса стойки изготавливаются из гнутого швеллера. Масса стойки составляет 553 кг. Стойка имеет защитное антикоррозионное покрытие, нанесенное методом горячего цинкования, толщиной не менее 150 мкм. На участках с контактной сетью постоянного тока между опорной плитой стойки и верхом фундамента устанавливается комплект изолирующих элементов.

Температура эксплуатации (мин, C) -40
Материал сталь С245
Мощность (тс) 10
Марка МКГА-12-100
Чертеж КС 201.111.200А
Размеры База 400х500
Масса (кг) 553
Назначение анкерная опора
