Стойка металлическая из горячекатанного швеллера для установки консолей контактной сети железной дороги  с базой отверстий 400х500 для крепления к фундаменту.  По спецзаказу стойка изготовливается с базой отверстий 300х500.

По запросу
Поделиться ссылкой:

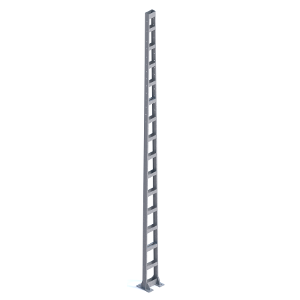

Стойка металлическая МШК1-14-100 применяется  для установки консолей и других поддерживающих конструкций  контактной сети железной дороги. Длина стойки  - 14,0 м. Стойка изготавливается из стали  марки С245 и предназначена для эксплуатации при температурах окружающей среды не ниже -40°С  Максимальный допустимый изгибающий момент в основании стойки (мощность стойки)  составляет 100 кНм. Устанавливается на различные фундаменты  с четырьмя анкерными болтами М42 .  Базовые расстояния (база)  в опорной плите тумбы между отверстиями составляет 400 мм х 500 мм и  соответствуют расположению  анкерных болтов  фундамента. Стойка состоит из двух частей : непосредственно стойка длиной 10 м и тумба высотой 4 м.  Пояса стойки/тумбы изготавливаются из горячекатаного швеллера 18У/22У. Масса стойки с тумбой составляет 710 кг. Стойка и тумба  имеют защитное антикоррозионное покрытие, нанесенное методом горячего цинкования, толщиной не менее 100 мкм. На участках с контактной сетью постоянного тока между опорной плитой тумбы и верхом фундамента устанавливается комплект крепежных и  изолирующих деталей (ККИД).

Температура эксплуатации (мин, C) -40
Материал сталь С245
Мощность (тс) 10
Марка МШК1-14-100
Чертеж 6226и-4-1.0.0.00
Размеры База 400х500
Масса (кг) 1264
Назначение промежуточная опора
